Querschnitt Rechner

Q: Wie kann ich den Rohrquerschnitt berechnen?

So berechnest du den Querschnitt eines Rohrs: Subtrahiere das Quadrat des Innendurchmessers vom Außendurchmesser. Multipliziere den Wert mit π. Dividiere das Produkt durch 4.

Q: Wie berechnet man die Querschnittsfläche eines I-Teils?

Der Flächeninhalt eines I-Trägers mit der Gesamtbreite B , der Höhe H und der Dicke t kann wie folgt berechnet werden: Flächeninhalt = 2 ∙ B ∙ t + (H - 2 ∙ t) ∙ t . Überprüfe das Ergebnis mit unserem Querschnitt Rechner!

Q: Wie berechnet man den Flächeninhalt eines T-Profils?

Der Flächeninhalt eines T-Trägers mit der Gesamtbreite B , der Höhe H und der Dicke t kann wie folgt berechnet werden: Flächeninhalt = B ∙ t + (H - 2 ∙ t) ∙ t

Erstellt von Rahul Dhari

Überprüft von Steven Wooding

Steven Wooding

Physicist holding a 1st class degree and a member of the Institute of Physics. Creator of the UK vaccine queue calculator, and featured in many publications, including The Sun, Daily Mail, Express, and Independent. Tenacious in researching answers to questions and has an affection for coding. Hobbies include cycling, walking, and birdwatching. You can find him on Twitter @OmniSteve. See full profile

Check our editorial policy

Übersetzt von Luise Schwenke

Luise Schwenke

Luise works as a German translator and Calculatorian at Omni. She holds a degree in Food Engineering from the University of Sciences - Neubrandenburg, Germany, and specialized her career in biotechnology. She worked in human genetic diagnostics, developing and producing pharmaceutical products for clinical phase 2 and 3 studies. She is always hungry for new fields to learn about that allow her to combine her creative and analytical thinking. Currently, she is getting her hands on coding, focusing on data science and big data. Luise spent an academic year in Brazil and loves traveling the world to experience and learn from different cultures. See full profile

Check our editorial policy

und Julia Kopczyńska, promovierend

Julia Kopczyńska

PhD candidate, Polish Academy of Sciences

LinkedInResearch Gate

A microbiologist with a low-key addiction to coffee. Since her Bachelor’s, she has focused on the gut microbiome and its role in human health. Now she hopes to find the golden bacteria to improve gut health in her Ph.D. project. She enjoys scientific writing and digging really deep into a topic. She has been living in 5 different countries and loves to travel to new places. In her free time, she likes to be active by playing volleyball, biking, and going for long walks. See full profile

Check our editorial policy

Neu

Inhalt

Was ist der Querschnitt und wie kann man die Querschnittsfläche berechnen?Wie berechne ich die Querschnittsfläche?Beispiel: Verwendung des Querschnitt Rechners Anwendungen von Querschnittsformen FAQs

Der Querschnitt Rechner ermittelt die Fläche verschiedener Arten von Balkenträgern. Ein Tragebalken ist ein sehr wichtiges Element im Bauwesen. Das tragende Element von Brücken, Dächern und Böden in Gebäuden gibt es in verschiedenen Querschnitten. Lies weiter, um zu verstehen, wie du den Flächeninhalt von I-Trägern, T-Trägern, C-Trägern, L-Trägern, H-Trägern Rundstäben, Rohren und Trägern mit rechteckiger und dreieckiger Querschnittsfläche berechnen kannst.

Was ist der Querschnitt und wie kann man die Querschnittsfläche berechnen?

Ein Querschnitt ist definiert als der gemeinsame Bereich, der sich aus dem Schnittpunkt einer Ebene mit einem 3D-Objekt ergibt. Betrachte zum Beispiel ein langes kreisförmiges Rohr, das von einer Ebene geschnitten wird. Du wirst ein paar konzentrische Kreise sehen. Diese konzentrischen Kreise sind der Querschnitt eines Rohrs. Auch der — L-Träger, I-Träger, C-Träger, H-Träger und T-Träger — sind nach der Form ihres Querschnitts benannt.

Schnittansicht eines Rohrs aus verschiedenen Blickwinkeln. — Schnittansicht eines Rohrs

Um die Querschnittsfläche zu berechnen, musst du sie als Grundform betrachten. Ein Rohr ist zum Beispiel ein konzentrischer Kreis. Für ein Rohr mit einem Innen- und einem Außendurchmesser (d und D) und der Dicke t lässt sich so der Rohrquerschnitt berechnen:

$A_\mathrm{C} = \pi \cdot (D^2-d^2)/4$

Wir wissen auch, dass der Innendurchmesser d mit der Dicke t und dem Außendurchmesser D wie folgt zusammenhängt:

$d = D - 2 t$

Daraus ergibt sich der Flächeninhalt des Querschnitts:

$A_\mathrm{C} = \pi \cdot (D^2 - (D - 2 t)^2)/4$

In ähnlicher Weise wird der Flächeninhalt des Querschnitts für alle anderen Formen mit der Breite B, der Höhe H und den Dicken t₁ und t₂ in der folgenden Tabelle angegeben.

Verschiedene Querschnitte mit markierten Abmessungen. — Verschiedene Querschnitte

Querschnitt	Fläche

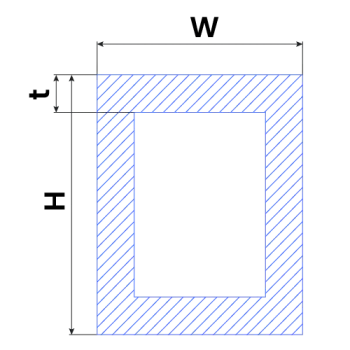

Hohles Rechteck	(H ∙ B) - ((B - 2t₁) × (B - 2t₂))
Rechteck	B ∙ H
I	2 ∙ B ∙ t₁ + (H - 2 ∙ t₁) ∙ t₂
C	2 ∙ B ∙ t₁ + (H - 2 ∙ t₁) ∙ t₂
T	B ∙ t₁ + (H - t₁) ∙ t₂
L	B ∙ t + (H - t) ∙ t
Gleichschenkliges Dreieck	0,5 ∙ B ∙ H
gleichseitiges Dreieck	0,4330 ∙ L²
Kreis	0,25 ∙ π ∙ D²
Rohr	0,25 ∙ π ∙ (D² - (D - 2 ∙ t)²)

Wie berechne ich die Querschnittsfläche?

Befolge diese Schritte, um den Flächeninhalt zu ermitteln:

Schritt 1: Wähle die Form des Querschnitts aus der Liste des Rechners aus, z. B. Hohles Rechteck. Eine Abbildung des Querschnitts und die dazugehörigen Felder werden nun sichtbar.
Schritt 2: Gib die Breite des hohlen Rechtecks ein, B.
Schritt 3: Gib die Höhe des Querschnitts ein, H.
Schritt 4: Gib die Dicke des hohlen Rechtecks ein, t.
Schritt 5: Der Querschnitt Rechner bestimmt dir sofort den Flächeninhalt des Querschnitts.

Beispiel: Verwendung des Querschnitt Rechners

Bestimme die Querschnittsfläche eines Rohres mit einem Außendurchmesser von 10 mm und einer Dicke von 1 mm.

Schritt 1: Wähle die Querschnittsform aus der Liste aus: Rohr.
Schritt 2: Gib den Außendurchmesser des Rohrs ein: D = 10 mm.
Schritt 3: Gib die Dicke des Rohrs ein: t = 1 mm.
Schritt 4: Der Flächeninhalt des Querschnitts wird berechnet als:
$A_\mathrm{C} = \pi \cdot (D^2 - (D - 2 t)^2)/4$ ,

$A_\mathrm{C} = \pi \cdot (10^2 - (10 - 2 \cdot 1)^2)/4 = 28,\!274\ \text{mm}^2$ .

Anwendungen von Querschnittsformen

Wusstest du schon?

I-Träger oder H-Träger werden häufig bei Eisenbahnstrecken verwendet.
T-Träger werden in Brücken verwendet und dienen zur Verstärkung von Strukturen, um großen Lasten auf Brückenböden und Pfeilern standzuhalten. In unserem Balkenlast Rechner erfährst du mehr!

FAQs

Wie kann ich den Rohrquerschnitt berechnen?

So berechnest du den Querschnitt eines Rohrs:

Subtrahiere das Quadrat des Innendurchmessers vom Außendurchmesser.
Multipliziere den Wert mit π.
Dividiere das Produkt durch 4.

Wie berechnet man die Querschnittsfläche eines I-Teils?

Der Flächeninhalt eines I-Trägers mit der Gesamtbreite B, der Höhe H und der Dicke t kann wie folgt berechnet werden:

Flächeninhalt = 2 ∙ B ∙ t + (H - 2 ∙ t) ∙ t.

Überprüfe das Ergebnis mit unserem Querschnitt Rechner!

Wie berechnet man den Flächeninhalt eines T-Profils?

Der Flächeninhalt eines T-Trägers mit der Gesamtbreite B, der Höhe H und der Dicke t kann wie folgt berechnet werden:

Flächeninhalt = B ∙ t + (H - 2 ∙ t) ∙ t

Was ist eine Querschnittsfläche?

Nehmen wir als Beispiel die Querschnittsfläche eines Rohrs. Schneidest du ein auf seiner Grundfläche stehenden Zylinder bzw. ein Rohr horizontal durch, erhältst du als Schnittfläche deinen Querschnitt. Somit ist die Querschnittsfläche die Fläche, die du erhältst, wenn du einen dreidimensionalen Körper orthogonal zu seiner Längsachse durchschneidest.
